Grunding Amira 26 LXW 68-7512 ref

Producer/Proizvođač :GRUNDING
Model No/Oznake modela :AMIRA 26 LXW 68-7512
Chassis/Model šasije :BEKO
Main board/Matična ploča :L6-B Y51.190R-8
LVDS/TCON :
MCU/Procesor :
Matrix/Matrica :
Scaler/Scaler :
Eeprom :
Flash :
Audio/Ton :
Tuner analog/digital :
Inverter/Backlight :

Problem je sledeci = Kada ukljucim lcd u struju gori samo crveno svetlo, lcd ne reaguje ni na jedno dugme. Izvrsio sam mjerenja na naponskoj jedinici koja nosi oznaku GDP-002 94V-0 CEM-1, instrument pokazuje samo napon od 12V na CN3 konekciji. Treba mi pomoc sta da pregledam ili sema za ovu naponsku jedinicu. Hvala svima koji budu ucestvovali u resenju ovog problema.

U nedostatku seme moze ovo uputstvo da pomogne
http://www.chsinteractive.co.uk/pdf_data/KT35.pdf
U njemu imas oznake elemenata koji cesto gore na toj ploci pa su zato i napravili taj kit komplet za reparaciju.

Hvala provericu, mada bi mi dosta pomoglo kad bih imao semu jer neznam koje napone treba da dobijem na CN2 konekciji

Servis manual imate na linku ispod,sačekajte da ispiše Get Manual

http://elektrotanya.com/grundig_amira_2 ... nload.html

Hvala

Na CN2,pinovi 1,2,3,4,5 je +12V
Ako nema tog napona,proveriti označeno na šemi

chassis l6b grundig amira.JPG

Hvala Jimmy otisla d13, zamenjeno, imam napon 12V. Medjutim i dalje gori standby dioda samo posle ucestalog paljenja na daljinskom sekundarno upali zelenu led i opet se vrati u standby

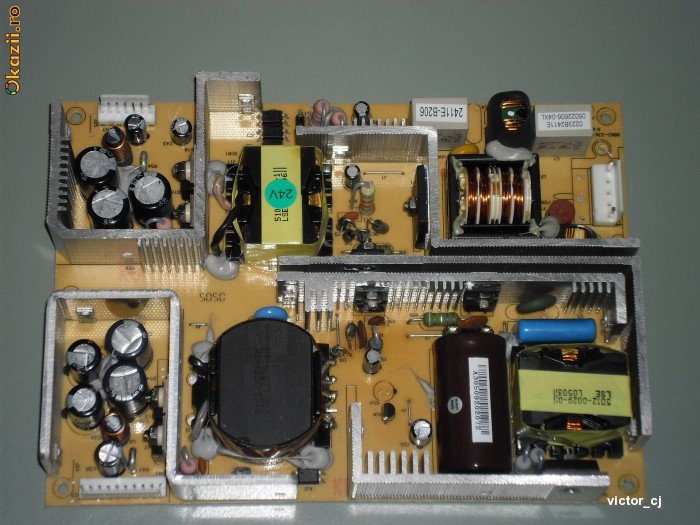

Ako je u pitanju mrežni stepen sa slike i oznakama GDP-002 94V-0 CEM-1,na CN2 i to na pinovima 6,7,8,9 i 10 treba biti napon od 24 V.Imam istu takvu na stolu i napon je 24V.Jedino ako postoji i model sa istim oznakama za 12V.To ćemo lako ustanoviti pregledom vrednosti elektrolita pored konektora CN2

slika

Da jimmy to je ta ista ploca , pri paljenju ( onaj sekund kad gori zeleni led) imam napone oko 24v na pomenutim konektorima inace su 0 V u standby rezimu jeli to ok

Konektor CN3 odnosno Pin 1 je start i taj napon za start dolazi sa matične ploče.Sada da bi proverio 24 V na konektoru CN2 izmeričeš taj napon bez priključenog konektora i još bolje je da tu povežeš neku sijalicu od 24V 50/60W da bi se mreža proverila pod opterečenjem.Ako sijalica svetli znači da je mreža ok.Ako ne svetli,prvo meriti stby napon i start napon na Pinu 1 konektora CN3.Ispravnost mreže se može ispitati i na stolu ne priključenu na tv tako što ćeš na pin 1 konektora CN3 dovesti neki napon do 5 V.
Ako je to sa mrežom ok onda je mogući kvar na invertoru ili na matičnoj ploči.Uradi prvo to opisano i onda idemo dalje

Prema tvom opisu ja sumnjam na neispravan invertor.Proradi na moment,zaštita se uključi i odlazi u stby.

Pozdrav

Jimmy na konektoru CN3 o kojem si sad pisao imam napone od 12v i to na pinovima 4,5,6, sto se i poklapa sa ranijom semom koju sam dobio.tako da nemam napon od 24V na CN3

tihos je napisao/la:Jimmy na konektoru CN3 o kojem si sad pisao imam napone od 12v i to na pinovima 4,5,6, sto se i poklapa sa ranijom semom koju sam dobio.tako da nemam napon od 24V na CN3

Pogledaj koje su vrednosti elektroliti i to taj na D13 koju si zamenio.
Na CN3 je ok da napon bude 12 V a na CN2 bi trebao biti 24 V.daj vrednosti elektrolita i kod CN2 konektora

Ja sam pogrešio,napisao sam CN3 umesto CN2 za 24 V.ispraviću to i nastavi dalje.

Svi elektroliti su 35V i to vrednosti C23 i C26 680mF : C24 i C25 470mF i C30 220mF

Ovo su elektroliti na CN2

tihos je napisao/la:Svi elektroliti su 35V i to vrednosti C23 i C26 680mF : C24 i C25 470mF i C30 220mF

To je kod konektora CN2 i tu treba biti napon od 24V
Izmeri sad koliki je napon na tom konektoru ne priključenom na invertor.

Izvinjavam se sto tek sad odgovaram,bio sam odsutan 2 dana.
Kad merim napone na CN2 u standby su svi pinovi na 0V.
Pri pokusaju paljenja preko daljinskog (ne reaguje na rucnu kontrolu) imam napon na pin1 od 5,5v a na pinovima 2,3,4,5 se krece oko 23V.
Iskljucio sam kabal sa maticne ploce oznaka JP 452 na sekundu pri paljenju se upale i lampe od displeja
Mjerio sam otpore na Inverteru
1 967 966
2 955 944
3 956 955
4 946 948
5 947 945
6 948 947
7 962 961
8 961 948

Slabo ti to ide od ruke.Ne može biti na CN2 naponske razlike između pinova od 1-5 jer su svi spojeni zajedno i oni su plus 24V a pinovi od 6-10 su minus.Prelemi dobro te kontakte jer je moguć hladan kontakt pinova sa pločom.Ako je konektor oštečen zbog pregrejavanja što se često dešava,preseci te žice i zalemi ih direktno na ploču.

Izvini greska u kucanju
svi su pri paljenju oko 23V (nema oznaka na ploci pa sam uzeo oznake pinova sa seme 1,2,3,4,5)
Jimmy kad ukljucim JP 452 sa inverterom onda se nepale lampe ni na sekundu, a kad je raskopcan onda reaguju makar taj sekund.
Jos jednom izvinjenje zbog greske
