[ODUSTAO]ORION LCD TV slika negativna

[GIPI]

Producer/Proizvođač :orion
Model No/Oznake modela :tv42fx500d

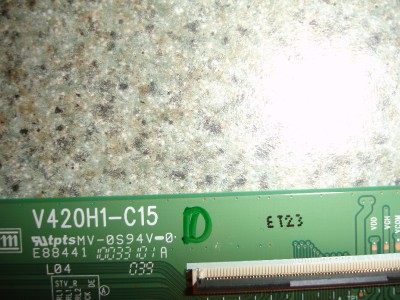

LVDS/TCON :v42oh1-c15

Opis kvara :slika negativna
Pod radnje:izmjeren napon na TCON 12 v provjeren osigurac

[ursuss]

Vjerujem da je t-con ili displej- prije t-con...

[Admin Jimmy]

Prema slici,više "miriše" na panel a ako je više sreće,može biti i T-CON

[grki]

Ja sam imao slican kvar,bio je T-CON,nego ne mogu da se setim koja je marka televizora bila.

[kokan]

Kod nekih TV-a postoji u service- meniju parametar ''LVDS Map'', promenom njegove vrednosti se slika vraća u normalu.....ili- reprogramirati EEPROM/SPI flash....

[GIPI]

Jel zna neko kako se ulazi u SM
Ovaj TCON se moze narucit na ebay,al muci me to sto ovaj TCON koristi vise modela TV dalice odgovarat.
Nasto bi trebalo najvise obratit paznju prilikom narucivanja ovog TCON osim njegove oznake

Pozdrav

[Admin Jimmy]

Obračaš pažnju na oznake LVDS boarda.Sa tim oznakama će raditi na svim modelima koji koriste taj display.T-CON ili LVDS je sastavni deo display-a ili panela.Drugim rečima,svi proizvođači koji ugrađuju taj display ugrađuju i taj LVDS koji je konstruisan prema modelu display-a.Može biti Samsung,LG,Sony,Grundig itd,ako je kod njih ugrađen display koji je ugrađen i na tv-u kojeg imaš u servisu,imaju i LVDS pod tim oznakama.


Klikni na sliku

[zooe]

za kvar kao na slici pise da je odgovoran AS15G

[Admin Jimmy]

Jeftinija je ploča od čipa jer ne prodaju na komad.20 čipa je US $40 a ploča je US $23.76

http://www.aliexpress.com/store/product ... 52035.html

[zooe]

i treba da se ima na lageru AS15, ja ih samo seckam.Zavisi koji je dobavljac, ima kad dobijem rinfuz u kesici

[GIPI]

imam as15f ali na ovom TCON bude ovaj cip 178H68A

http://www.ebay.de/itm/pt-V42OH1-C15-is ... 7378612046


Pozdrav

[Zoxy]

Naponi na: V420H1-C07, koja izgleda isto

Vin - 12v2
DRL1 - 3v2
OE1 - 0v6
STV - 0v
CKV - 1v8
VSCM - 5v6
TSTPPGM - 0v
VD33 - 3v2
V12V - 12v2
VDA - 13v6
VCOM - 5v6
VGH - 18v4
VGL - минус 5v4
UP8 in - 3v2v, out - 2v48

[GIPI]

Hvala drug imam AS15 par komada ali na ovom Tcon je drugi cip 178H68A ,narocijo sam TCON pa vidjecemo

POZDRAV

[GIPI]

Zamjenom TCON stanje isto najvjerovatnije displey,odustajem.

Pozdrav.
